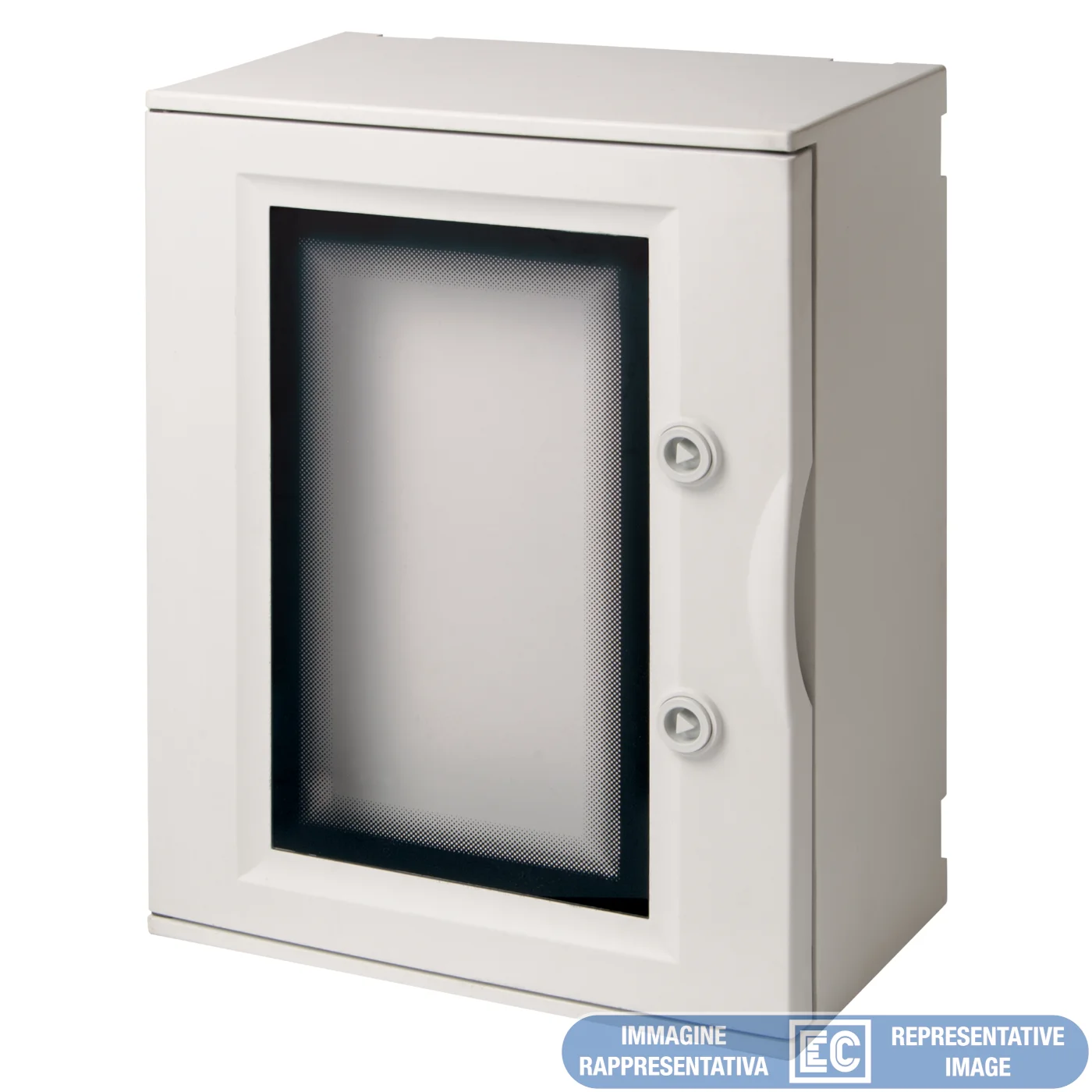

Quadro poliestere oblò 545x655x265 mm

Quadro di distribuzione da parete. Prodotto in poliestere termoindurente rinforzato con fibre di vetro. Halogen Free. Autoestinguente V0 secondo UL-94. Oblo’ in policarbonato trasparente. Resistente ai raggi UV. Grado di resistenza all’urto IK10. Resistenza al calore anomalo fino a 960° C (GWT). Temperature durante l’installazione: minima –25°C, massima +60°C. Tensione d’impiego nominale 1000 VAC, 1500 VDC, utilizzabile in ambito fotovoltaico. Doppio isolamento. Possibilità di installare interruttori con altezze di 48-75-102 mm con guide DIN regolabili in altezza. Porta reversibile apribile oltre 180° con perni metallici in acciaio inox. Possibilità di installare la chiave di sicurezza a cilindro. Tappo di copertura per moduli non utilizzati in dotazione. Tappi copriviti di fissaggio forniti per mantenere il grado di protezione IP e il doppio isolamento. Prodotto in conformità alla norma EN 62208:2011, EN 60695-2-11:2000/2001, IEC60754-1:2001/AMD1:2019, IEC60754-2:2011/AMD1:2019, IEC60754-3:2018. Grado di protezione IP66.

Dimensioni esterne 545x625x215 mm

96 moduli (4×24) passo 150 mm

Grado di protezione (IP) IP66
Materiale Altro
Qualità del materiale GRP (plastica rinforzata con fibra di vetro)
Tipo superficie Non trattato
Colore Grigio
Resistenza agli urti IK10
Larghezza 545 mm
Altezza 655 mm
Profondità 265 mm
Con parte superiore Si
Numero RAL 7035
Con piastra di montaggio No
Prestampaggi in rilievo No
Esecuzione EMC No
Adatto per montaggio a parete Si
Accoppiabile Si
Piastra di montaggio a profondità regolabile Si
Incasso a parete No
Fissaggio al palo Si
Con porta Si
Numero di porte 1
Con porta di visione Si
Con porta di ventilazione No
Con porta posteriore No
Numero di serrature 2
Coperchio trasparente No
Adatto per installazione esterna Si
Tetto inclinato No
Numero di aperture per connettori 0
Dissipazione termica (Delta T = 20 K) secondo IEC / TR 60890 65 W
Max. carico ammissibile della piastra di montaggio secondo IEC 62208 65 kg
